U型玻璃安装

U型玻璃铝型材及塑料配件安装

2019-06-09

U型玻璃的安装需要配备相关的铝材及PVC卡槽(又称塑料卡件或缓冲垫)。铝型材对玻璃起到了最基本的固定作用,PVC卡槽对玻璃进一步精准定位并且避免玻璃直接与金属接触。U玻的安装方式多种多样,在不同安装要求下,应使用与其对应不同的铝型材,从而达到美观、节能、防潮的目的。下面介绍6种典型安装方式,及其对应的型材、卡槽选型。

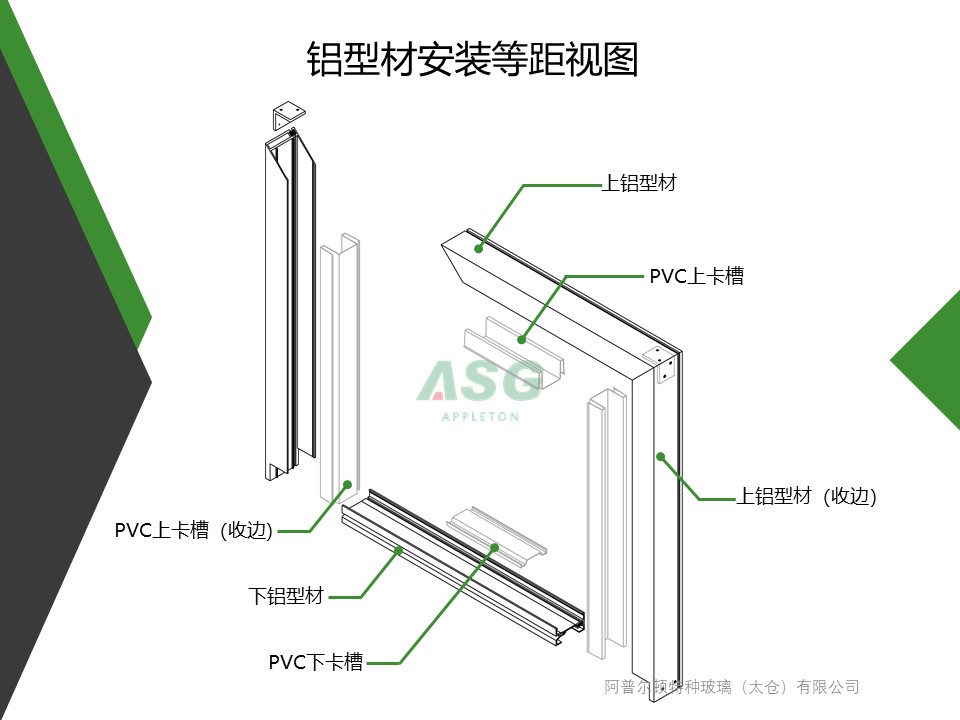

U型玻璃铝型材缓冲垫等距视图

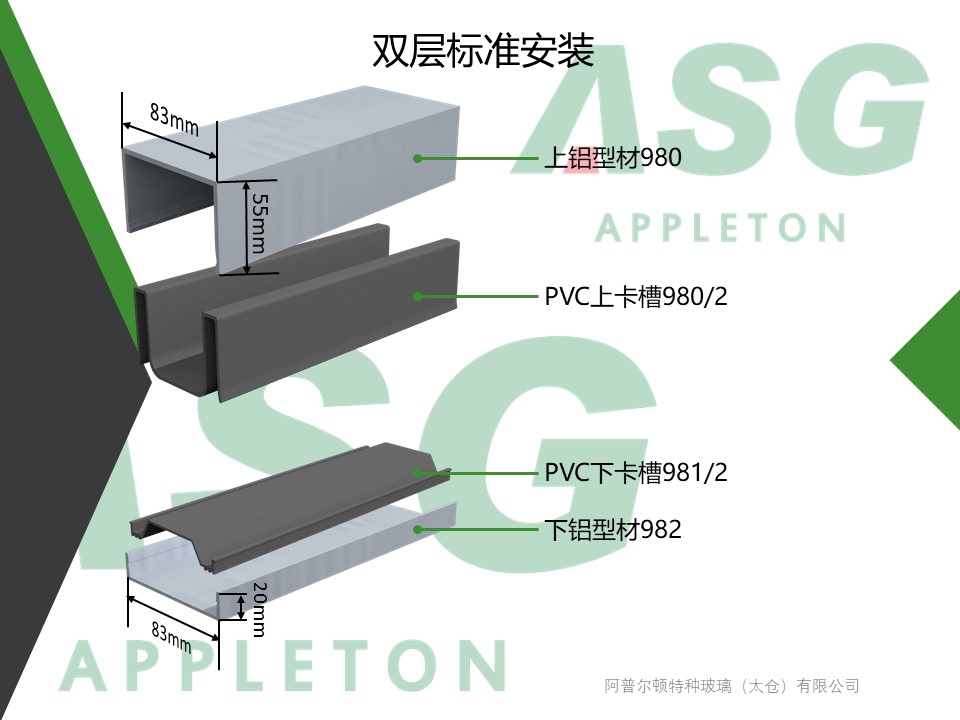

  • (一)双层标准安装
双层标准安装是U型玻璃最为典型的安装方式,有一定的隔音和保温效果。型材选用980及981,PVC卡槽使用980/2及981/2。
U型玻璃双层标准安装铝型材塑料缓冲垫

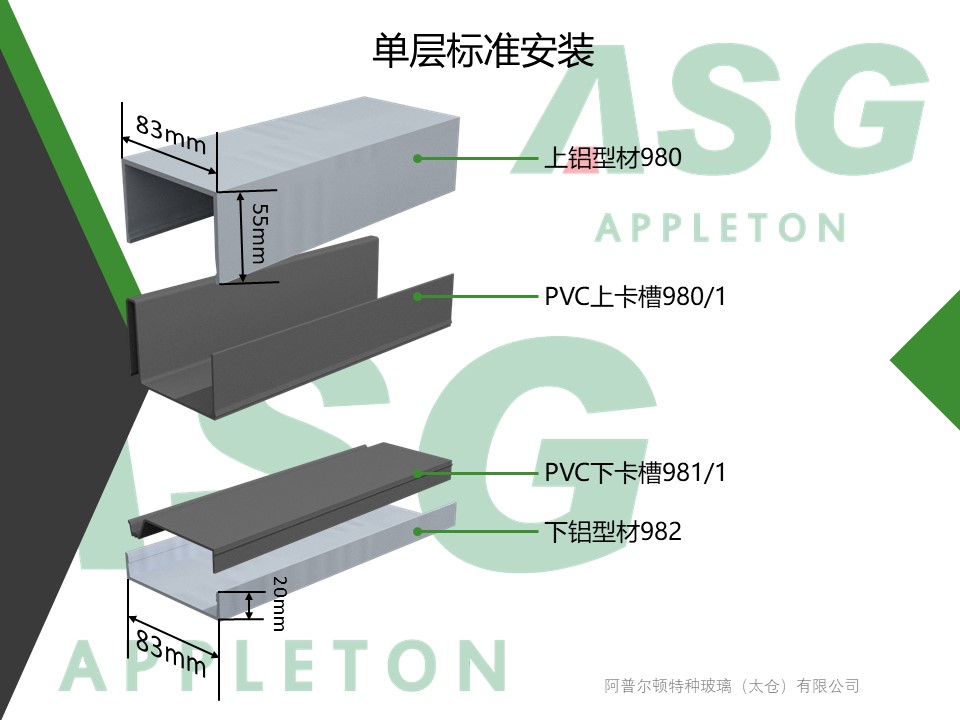

  • (二)单层标准安装
与双层标准安装对比,单层U型玻璃安装使用同样的铝型材,但是PVC卡槽使用单层安装专用的卡槽980/1和981/1。与双层卡槽对比,单层卡槽可以对单层U玻进行更为良好的固定,并最大程度避免卡槽内积灰和污染。

 U型玻璃单层标准安装铝型材塑料卡槽

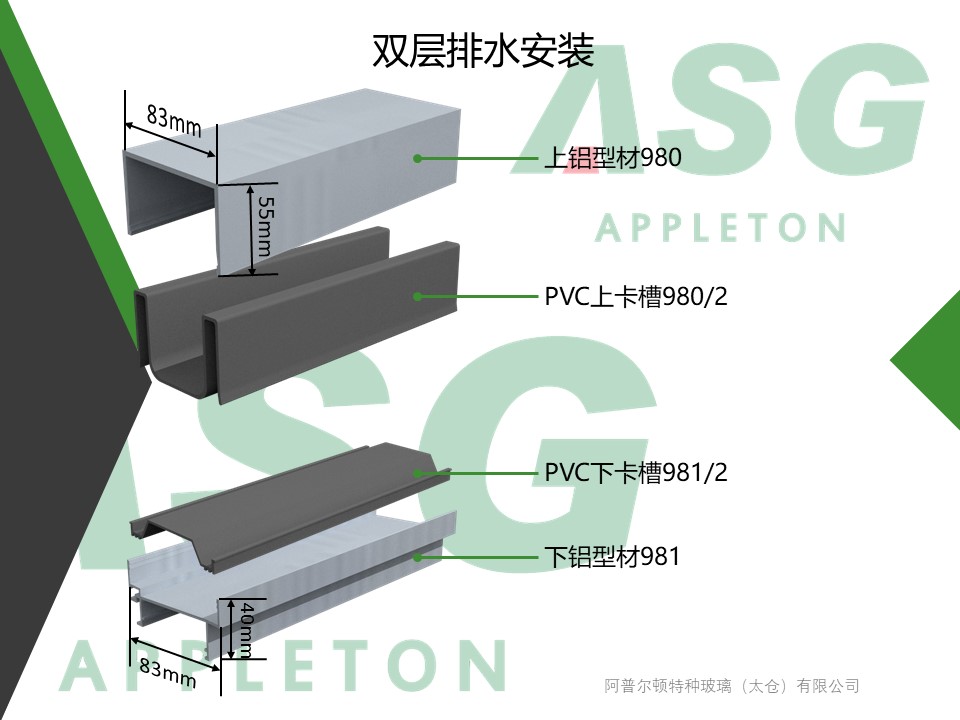

  • (三)双层排水安装
在U型玻璃用作外层幕墙时,因为昼夜温差、玻璃冷表面等原因,空气中的水蒸气会在玻璃内表面形成冷凝水。为了让冷凝水更好的排出幕墙外,阿普尔顿推荐幕墙U型玻璃使用排水铝型材981,该型材具有坡度,可以达到良好的排水效果。
U型玻璃双层标准安装

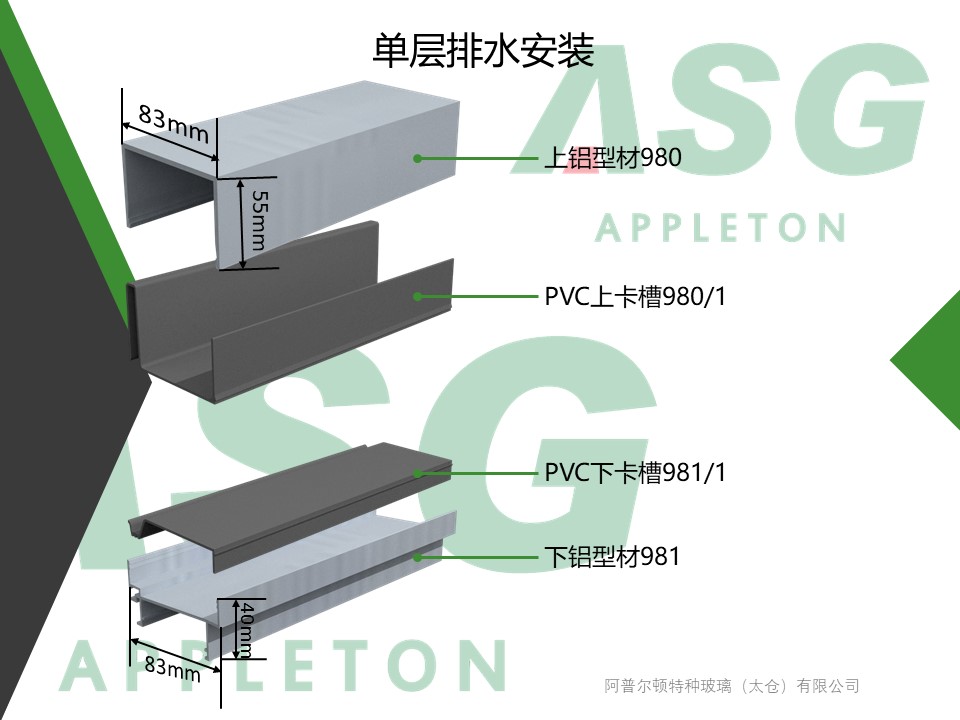

  • (四)单层排水安装
同理,单层U玻作为幕墙安装时,也可使用排水铝型材。注意PVC卡槽应当使用单层安装专用的卡槽980/1和981/1。
U型玻璃铝型材

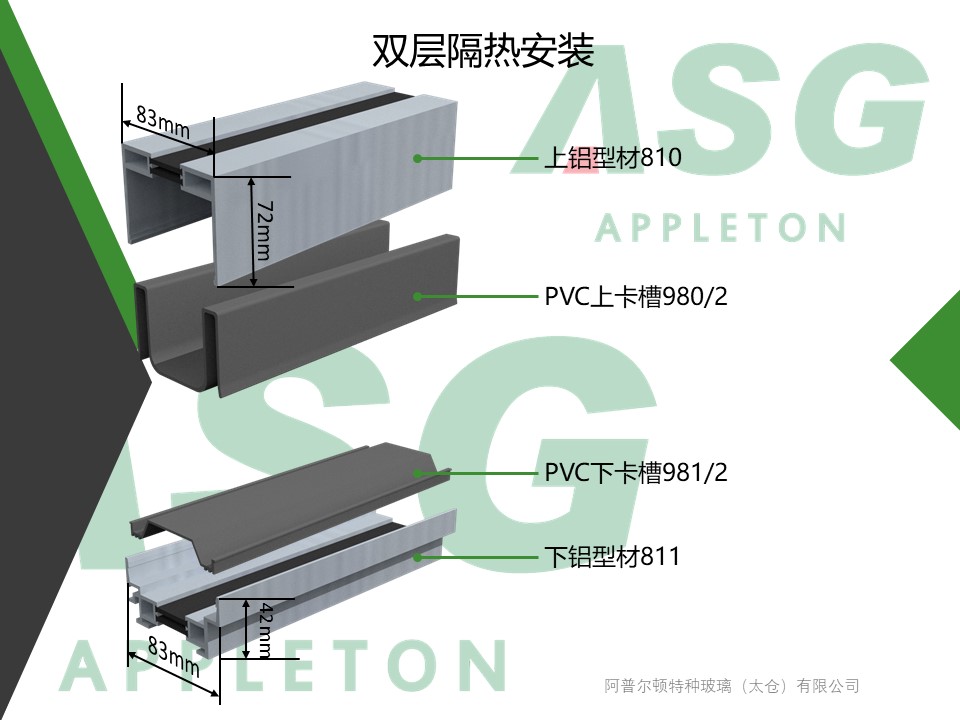

  • (五)双层隔热安装
在使用阿普尔顿型号为Plus 1.7的Low-E低辐射隔热U型玻璃时,应当配合使用断桥铝型材。从而保证幕墙保温的效果。
U玻断桥铝

  • (六)双层90法兰安装
如果使用K25/90/8(即尺寸为262mm x 90mm x 8mm)的U玻时,由于玻璃法兰高度有所增加、玻璃幕墙变厚,应使用对应尺寸的铝型材及PVC卡件。



此外应当注意,标准、排水和隔热铝型材的高度都不一样,在设计时以及确定U型玻璃长度时应当考虑型材尺寸。关于各种型材的高度和尺寸,请联系我们以获得更多信息及相关图纸。
